產品概述

勵磁系統開環小電流測試儀適用于勵磁控制系統的全面檢測、適用于勵磁系統故障的快速定位。勵磁系統開環小電流測試儀適用于各種型號的勵磁控制系統整流柜開環特性。本測試儀操作方便，安全可靠，性能良好，維修方便，可以全面檢測勵磁系統的同步信號回路的相位和相序、脈沖輸出回路接線、控制角的范圍、全控橋觸發回路及主回路工作情況，進一步確保勵磁系統的可靠、安全、穩定運行。發電機勵磁開環小電流測試儀適用于各種型號的勵磁系統的事故分析。勵磁系統的測量回路、同步信號回路、脈沖回路干擾、可控硅觸發回路等硬件回路的故障是發電機勵磁系統的典型故障，使用本開環特性測試儀可以對勵磁系統故障快速定位，縮短發電機事故停機的時間。經現場使用后，發電機勵磁開環小電流測試儀避免了現場試驗準備的繁瑣工作，大大節約了勵磁系統開環試驗的時間，提高了現場試驗接線的安全可靠性，進一步降低了試驗人員的勞動強度。

產品特點

輸入電壓：三相四線交流電源，線電壓３８０V 。

輸出電壓：相電壓為１００Ｖ的三相交流電，頻率５０Ｈｚ（取決于輸入電源的頻率）；頂部配有線電壓為１００的三相交流輔助電源輸出接口。

波形顯示：直流和脈沖的電壓值

負載阻值：300Ω,300W

波形存儲:U盤

產品參數

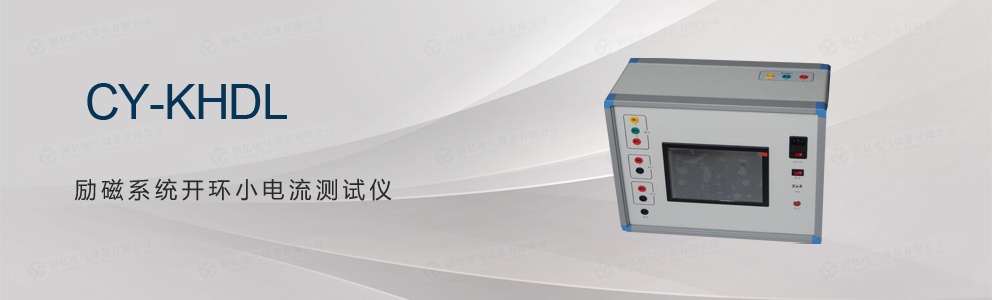

CY-KHDL發電機勵磁開環小電流測試儀由測試電源、電阻負載和波形錄波儀組成見圖1。測試電源采用電力變換技術將單相電源整流成直流電源，然后逆變成三相交流電源，并經功率放大后輸出作為被測整流柜的輸入電源；電阻負載可以根據被測整流柜晶閘管的特性進行適當調整；波形錄波儀可以實時錄取被測整流柜的輸出電壓。CY-KHDL發電機勵磁開環小電流測試儀，主要由儀器電源接口、直流輸入接口、脈沖輸入接口、輸出接口和波形顯示屏等部分組成。

（1）輸出：A B C 三相交流輸出，100V，輸出波形為50Hz正弦波。

（2）輸入：直流輸入（即勵磁調節器功率柜輸出直流電壓）；脈沖輸入。

（3）USB：U盤插口，用于小電流波形的存儲和讀取。

（4）電源：三相四線

（5）輸出開關：交流輸出開關

（6）復位：逆變和采集單元復位
