產品概述

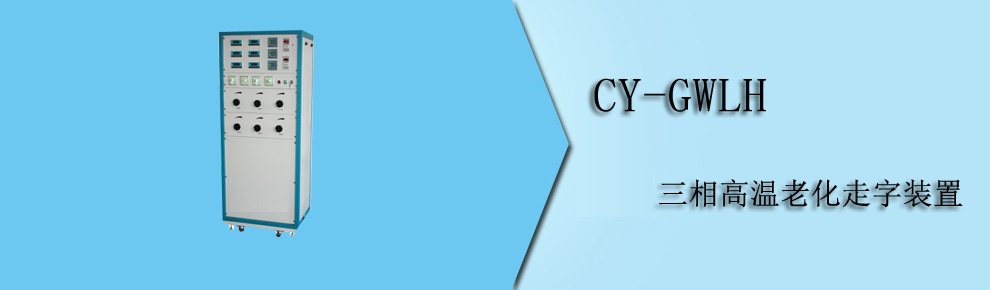

CY-GWLH三相高溫老化走字裝置，主要為電能表生產廠家進行高溫走字老化試驗設計的;具有操作簡單，工作可靠，使用靈活等特點。

產品特點

1、采用源+掛表車 組成形式，一個源可帶四輛48表位三相老化車。

2、控制源部分：

（1）、外框采用鋁合金型材，冷釓鐵板面板，灰白色噴塑而成。

（2）、具有多種保護形式；

電壓回路：過壓、過流保護；電流回路：二次回路過流保護

調壓器溫控控制，常溫風機降溫。

3、具有計數和計時控制。

4、五個萬向轉換開關：相位開關、電流量程開關、被校表選擇開關、電壓量程開關、負載匹配開關。

5、采用跨相調節相位。

產品參數

項目類型 主要指標

指示儀表類型 數顯指示，電壓、相位直讀式；電流百分讀

指示儀表精度 電壓、電流：1.0級；相位：0.1o

被檢表類型 三相四線、三相三線有功、三相四線、三相三線無功

輸出電壓 3×220V/Y      3×57.7V/ Y

3×380V/△  3×100V/△

輸出電流量程 1.5A 、5A 、10A 、20A 、40A

輸出相位 -120° 、-60°、0°、60°、120°、180° 共六檔

輸出功率 電壓回路 ≤2000VA/相

電流回路 ≤2000VA/相

輸入電源 3×220V±10%,  3000VA/相

外型尺寸 控制源 680×650×1720  mm3   (長×深×高)

掛表車 1920×550×1800 mm3   (長×寬×高)
